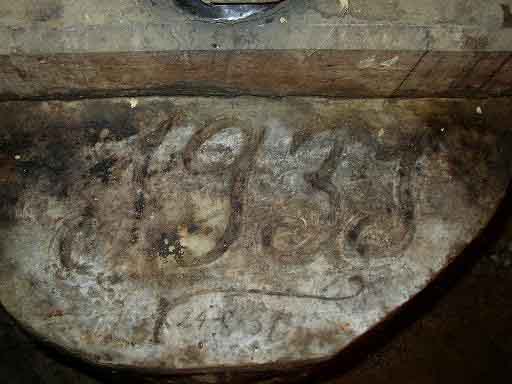

| La prensa de
bodega de Nicanor Colinas fue terminada de construir en 1931, exactamente
el día 24 de agosto, como se puede apreciar en la inscripción. |

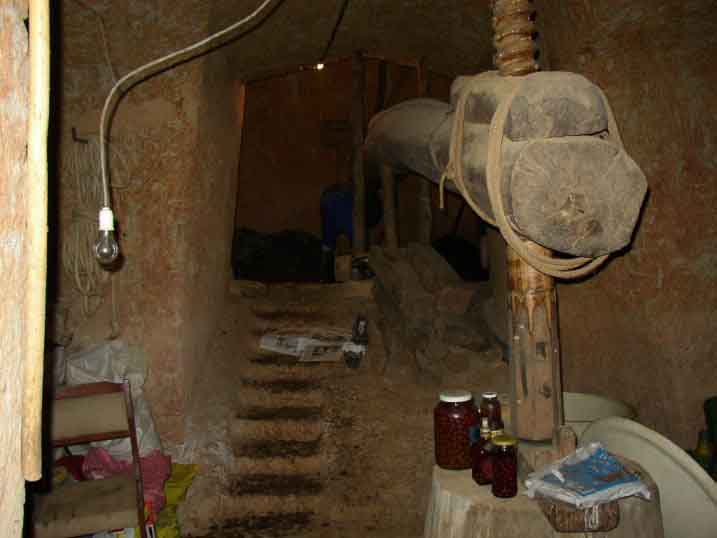

En esta
fotografía podemos ver la viga desde una posición frontal, observa que
la cuerda que sujeta los dos trozos de madera no los une firmemente, más
adelante explicaremos este detalle. |

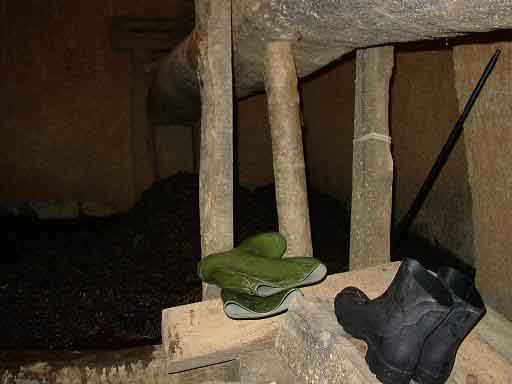

Durante el largo
periodo de descanso de la viga, prácticamente todo el año, se apoya
sobre el pilón delantero y sobre el fito* que se ve en la
fotografía, esto impide que se abangue* por el peso |
|
|
| La
prensa es una palanca de segundo género (como la carretilla) en la que
podemos ver sus tres partes por el siguiente orden: |
|
|
|
|

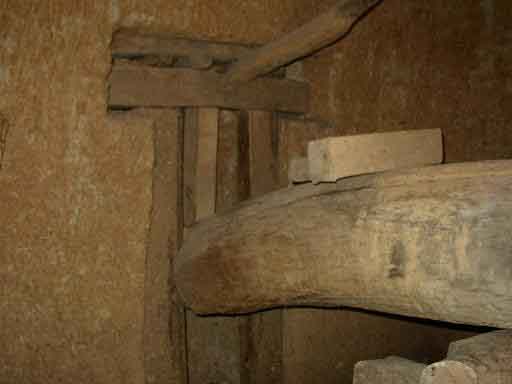

El
Punto de apoyo:
En el extremo del fondo de la bodega, la presión del apoyo se
realiza sobre la pared trasera, vemos que el apoyo se fija mediante una
madera colocada verticalmente en la parte trasera. |
La
Resistencia:

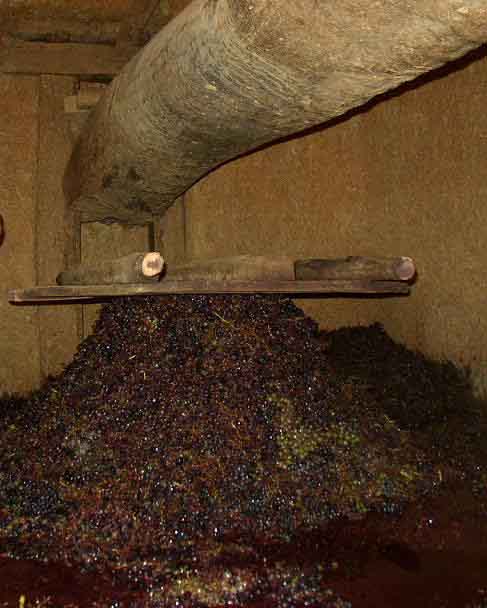

Son las uvas después de pisadas, se van amontonando en la
parte posterior del lagar para ser exprimidas por la enorme presión que
ejerce este dispositivo |

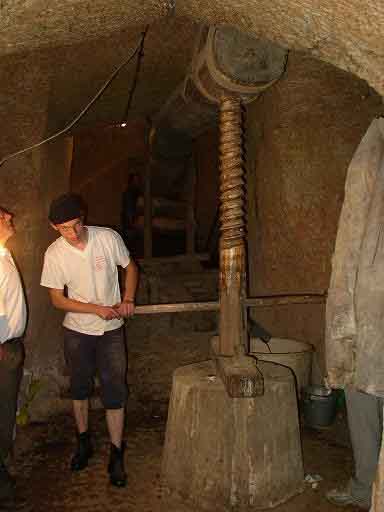

La
Potencia:
Aún siendo importante el peso de la propia viga, lo que nos
llama la atención sobremanera es el pilón colocado en la parte anterior,
en este caso se trata de un bloque de hormigón armado. |
